Замена резинометаллических шарниров

Верхний рычаг. Между проушинами рычага установите на ось приспособление 67.7823.9527 и поставьте рычаг на оправку А.47045 (рис. 4-8). Пуансоном пресса нажимайте на ось 1 рычага до выпрессовки шарнира 3 из отверстия. Для выпрессовки второго шарнира переверните рычаг и повторите операцию.

Рис. 4-8. Выпрессовка шарниров верхнего рычага:
Рис. 4-8. Выпрессовка шарниров верхнего рычага:

1 – ось рычага;
2 – шарнир;
3 – оправка А.74177/1.

Запрессовка шарниров верхних рычагов выполняется с помощью приспособления 67.7853.9519 (рис. 4-9), зажатого в тисках. Рычаг с осью 1 установите на приспособлении 2, наденьте на ось шарнир и запрессуйте его в гнездо рычага приспособлением 3 (А.74177/1). Затем повторите вышеописанные операции для запрессовки второго шарнира с другой стороны рычага

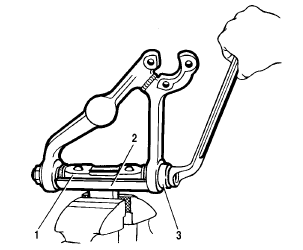

Рис. 4-9. Запрессовка шарниров верхнего рычага:
Рис. 4-9. Запрессовка шарниров верхнего рычага:

1 – ось рычага;
2 – приспособление 67.7853.9519;
3 – приспособление А.74177/1.

Нижний рычаг. Выпрессовку и запрессовку шарнира можно проводить как на прессе, используя приспособление 67.7823.9526, так и приспособлением 67.7823.9517 (рис. 4-10), которое устанавливается на рычаге так, чтобы головка винта приспособления была направлена внутрь. Завертыванием винта приспособления выпрессуйте шарнир.

Рис. 4-10. Выпрессовка шарниров нижнего рычага:
Рис. 4-10. Выпрессовка шарниров нижнего рычага:

1 – приспособление 67.7823.9517;
2 – шарнир.

Для запрессовки вставьте шарнир в гнездо рычага и установите приспособление 67.7823.9517 (рис. 4-11) в комплекте с колпачком 3. Завертывая винт приспособления, запрессуйте шарнир в гнездо рычага.

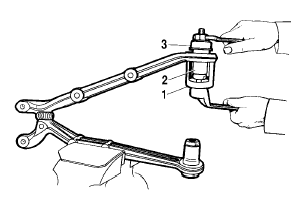

Рис. 4-11. Запрессовка шарниров нижнего рычага:
Рис. 4-11. Запрессовка шарниров нижнего рычага:

1 – приспособление;
2 – шарнир;
3 – колпачок.
