Контрольные проверки генератора

Проверка генератора на стенде Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам, а сами кольца чистыми.

Установите генератор на стенд и выполните соединения как показано на рис. 7-7. Включите электродвигатель стенда, реостатом 4 установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 6000 мин–1. Дайте генератору поработать на этом режиме не менее 10 мин, а затем замерьте силу тока отдачи. У исправного генератора она должна быть не менее 80 А.

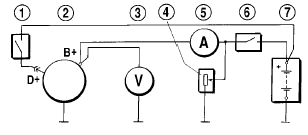

Рис. 7-7. Схема соединений для проверки генератора на стенде:
Рис. 7-7. Схема соединений для проверки генератора на стенде:

1 – контрольная лампа 12 В, 3 Вт;
2 – генератор;
3 – вольтметр;
4 – реостат;
5 – амперметр;
6 – выключатель;
7 – аккумуляторная батарея.

Если замеренная величина отдаваемого тока значительно меньше, то это говорит о неисправностях в обмотках статора и ротора или о повреждении выпрямительного блока генератора. В этом случае необходима тщательная проверка обмоток и выпрямительного блока генератора, чтобы определить место неисправности.

Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 мин–1.

Реостатом 4 установите ток отдачи 15 А и замерьте напряжение на выходе генератора, которое должно быть 13,2–14,7 В при температуре окружающего воздуха и генератора (25±10)°С.

Если напряжение не укладывается в указанные пределы, то замените щеткодержатель с регулятором напряжения новым, заведомо исправным, и повторите проверку. Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден, и его необходимо заменить. А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и выпрямительный блок генератора.

Проверка генератора электронным осциллографом Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждения.

Для проверки соберите схему согласно рис. 7-8. Отсоедините провод общего вывода трех дополнительных диодов от штекера «D+» регулятора напряжения и примите меры, чтобы наконечник отсоединенного провода не замкнулся с массой генератора. К штекеру «D+» регулятора присоедините провод от аккумуляторной батареи через выключатель 1. Таким образом, обмотка возбуждения будет питаться только от аккумуляторной батареи.

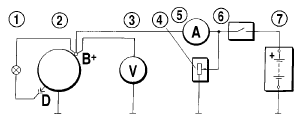

Рис. 7-8. Схема соединений для проверки генератора осциллографом:
Рис. 7-8. Схема соединений для проверки генератора осциллографом:

1 – выключатель;
2 – генератор;
3 – вольтметр;
4 – реостат;
5 – амперметр;
6 – выключатель;
7 – аккумуляторная батарея.

Включите электродвигатель стенда и доведите частоту вращения ротора до 1500–2000 мин–1.

Выключателем 6 отключите аккумуляторную батарею от клеммы «B+» генератора и реостатом 4 установите ток отдачи 10 А.

Проверьте по осциллографу напряжение на клемме «B+» генератора. При исправных диодах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 7-9, I). Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в диодах выпрямительного блока – форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 7-9, II и III).

Рис. 7-9. Форма кривой выпрямленного напряжения генератора:
Рис. 7-9. Форма кривой выпрямленного напряжения генератора:

I – генератор исправен;
II – диод пробит;
III – обрыв в цепи диода (обмотке статора).

Проверив форму кривой напряжения на клемме «B+» генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере «D» генератора при отсоединенном проводе от штекера «D+» регулятора напряжения. Штекер «D» является общим выводом трех дополнительных диодов (см. рис. 7-6), питающих обмотку возбуждения при работе генератора. Форма кривой напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.

Проверка обмотки возбуждения ротора Обмотку возбуждения можно проверить не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе с щеткодержателем. Зачистив при необходимости шлифовальной шкуркой контактные кольца, омметром или контрольной лампой проверяют, нет ли обрыва в обмотке возбуждения, и не замыкается ли она с массой.

Проверка статора Статор проверяется отдельно, после снятия выпрямительного блока.

В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора, и не замыкаются ли ее витки на массу.

Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в диодах выпрямительного блока. Статор с такой поврежденной обмоткой замените.

Наконец, после разборки генератора необходимо проверить специальным дефектоскопом нет ли в обмотке статора короткозамкнутых витков.

Проверка диодов выпрямительного блока Исправный диод пропускает ток только в одном направлении. Неисправный – может либо вообще не пропускать ток (обрыв цепи), или пропускать ток в обоих направлениях (короткое замыкание).

В случае повреждения одного из диодов выпрямителя необходимо заменять целиком выпрямительный блок.

Короткое замыкание диодов выпрямительного блока можно проверить не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора и сняв кожух с задней крышки генератора. Также отсоединяется провод от вывода «D+» регулятора напряжения.

Проверить можно омметром или с помощью лампы (1–5 Вт, 12 В) и аккумуляторной батареи, как показано на рис. 7-10.

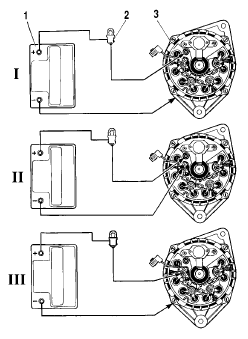

Рис. 7-10. Схемы для проверки диодов выпрямителя:
Рис. 7-10. Схемы для проверки диодов выпрямителя:

1 – аккумуляторная батарея;
2 – контрольная лампа;
3 – генератор;
I – проверка одновременно «положительных» и «отрицательных» диодов;
II – проверка «положительных» диодов;
III – проверка «отрицательных» диодов.

Примечание.

С целью упрощения крепления деталей выпрямителя три диода (с красной меткой) создают на корпусе «плюс» выпрямленного напряжения. Эти диоды «положительные» и они запрессованы в одну пластину выпрямительного блока, соединенную с выводом «B+» генератора. Другие три диода («отрицательные» с черной меткой) имеют на корпусе «минус» выпрямленного напряжения. Они запрессованы в другую пластину выпрямительного блока, соединенную с массой.

Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» диодах. Для этого «плюс» батареи через лампу подсоедините к зажиму «B+» генератора, а «минус» к корпусу генератора (рис. 7-10, I). Если лампа горит, то «отрицательные» и «положительные» диоды имеют короткое замыкание.

Для проверки короткого замыкания в «положительных» диодах «плюс» батареи через лампу соедините с зажимом «B+» генератора, а «минус» - с одним из фазных выводов обмотки статора (рис. 7- 10, II). Горение лампы укажет на короткое замыкание одного или нескольких «положительных» диодов.

Короткое замыкание «отрицательных» диодов можно проверить, соединив «плюс» батареи через лампу с одним из фазных выводов обмотки статора, а «минус» с корпусом генератора (рис. 7-10, III).

Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» диодах. Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается значительно реже, чем короткое замыкание диодов.

Обрыв в диодах без разборки генератора можно обнаружить либо осциллографом, либо при проверке генератора на стенде по значительному снижению (на 20–30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора исправны, а в диодах нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в диодах.

Проверка дополнительных диодов Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на рис. 7-11. Также как и для проверки диодов выпрямительного блока, при этом необходимо отсоединить провода от аккумуляторной батареи и генератора, снять защитный кожух генератора и отсоединить провод от вывода «D+» регулятора напряжения.

Рис. 7-11. Схема для проверки дополнительных диодов:
Рис. 7-11. Схема для проверки дополнительных диодов:

1 – генератор;
2 – контрольная лампа;
3 – аккумуляторная батарея

«Плюс» батареи через лампу (1–3 Вт, 12 В) присоедините к выводу «D» генератора, а «минус» к одному из фазных выводов обмотки статора.

Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «D», а также по низкому напряжению (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора.

Проверка регулятора напряжения Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Проверка на автомобиле. Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «В+» и массой генератора. Напряжение должно находится в пределах 13,2–14,7 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора. Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 7-12.

Рис. 7-12. Схема для проверки регулятора напряжения:
Рис. 7-12. Схема для проверки регулятора напряжения:

1 – контрольная лампа;
2 – вывод «масса» регулятора напряжения;
3 – вывод «DF» регулятора напряжения;
4 – регулятор напряжения;
5 – вывод «D+» регулятора напряжения;
А – к источнику питания.

Между щетками включите лампу 1–3 Вт, 12 В. К выводам «D+» и «масса» регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15-16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором – гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.

Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам «D+» и «DF» регулятора напряжения.

Проверка конденсатора Конденсатор служит для защиты электронного оборудования автомобиля и снижения помех радиоприему.

Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе.

Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1–10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ±20%.
