Замена ламп

Блок-фары. Перед заменой ламп в блок–фаре снимите защитную крышку 3 (рис. 7-24), которая фиксируется проволочным держателем 2. Для замены лампы ближнего (или дальнего) света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4.

Чтобы заменить лампу указателя поворота поверните патрон 1 против часовой стрелки и выньте его из гнезда.

Для доступа к лампе габаритного света необходимо демонтировать колодку 5 ближнего света фар.

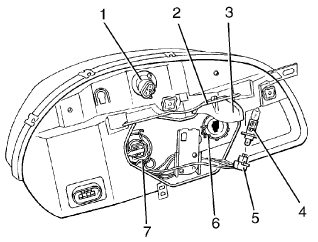

Рис. 7-24. Замена ламп в блок-фаре:
Рис. 7-24. Замена ламп в блок-фаре:

1 – патрон лампы указателя поворота;
2 –держатель;
3 – крышка;
4 – лампа ближнего (или дальнего) света;
5 – колодка лампы ближнего (или дальнего) света;
6 – защелка.

Задний фонарь. Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины багажного отделения. Для доступа к перегоревшей лампе 1 (рис. 7-25) поверните патрон 2 против часовой стрелки и выньте его в сборе с лампой. Чтобы вынуть лампу из патрона нажмите на лампу и поверните ее против часовой стрелки.

Рис. 7-25. Замена ламп в заднем фонаре:
Рис. 7-25. Замена ламп в заднем фонаре:

1 – лампа;
2 – патрон.

Плафон освещения салона. В плафоне освещения салона (рис.

7-26) перегоревшую лампу 2 меняйте, сняв рассеиватель 1, для чего нажмите пальцами на рассеиватель с боков по оси его включения/выключения и потяните его вниз. Лампа удерживается в плафоне пружинными контактами.

Рис. 7-26. Замена лампы в плафоне освещения салона:
Рис. 7-26. Замена лампы в плафоне освещения салона:

1 – рассеиватель;
2 – лампа.

Фонарь освещения номерного знака. Перегоревшую лампу 3 (рис. 7-27) в фонаре освещения номерного знака меняйте только после его снятия с автомобиля, для чего отверните винты 6, вставьте отвертку в паз 4, нажмите пальцем к центру защелку 5 и отверткой аккуратно снимите рассеиватель 2.

Лампа в корпусе 1 удерживается пружинными контактами.

Рис. 7-27. Замена лампы в фонаре освещения номерного знака:
Рис. 7-27. Замена лампы в фонаре освещения номерного знака:

1 – корпус;
2 – рассеиватель;
3 – лампа;
4 – паза;
5 – защелка;
6 – винты крепления.

Боковой указатель поворотов. Для замены лампы в боковом указателе поворотов (рис. 7-28) снимите его с автомобиля. В гнезде указатель удерживается пружинными фиксаторами. Затем снимите защитный резиновый колпачок 1, выньте патрон в сборе с лампой из корпуса 2 и извлеките лампу.

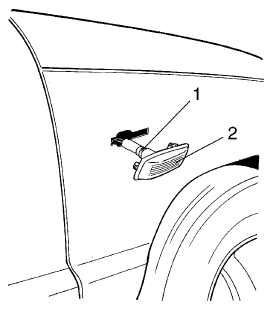

Рис. 7-28. Замена ламп в боковом указателе поворота:
Рис. 7-28. Замена ламп в боковом указателе поворота:

1 – защитный колпачок;
2 – корпус бокового указателя поворота.

Плафон индивидуальной подсветки. Чтобы заменить перегоревшую лампу в плафоне индивидуальной подсветки необходимо демонтировать его выключатель. Для этого прижмите выключатель с боков по оси его включения-выключения, выведите из зацепления выступы оси с отверстиями в неподвижной части плафона и затем потяните выключатель вниз.

Фонарь освещения вещевого ящика. Для замены лампы в фонаре освещения вещевого ящика извлеките его из гнезда, аккуратно поддев его сверху отверткой.
