Звуковой сигнал

На автомобилях устанавливается звуковой сигнал типа 20.3721. Он находится в моторном отсеке и крепится на кронштейне крепления облицовки радиатора.

Схема включения звукового сигнала показана на рис. 7-31.

Если сила звучания сигнала уменьшится или появится хрип, отрегулируйте сигнал поворотом винта на его корпусе в ту или иную сторону до получения громкого и чистого звука.

Если сигнал не включается, то проверьте предохранитель F7, надежность соединения проводов и состояние контактов выключателя звукового сигнала.

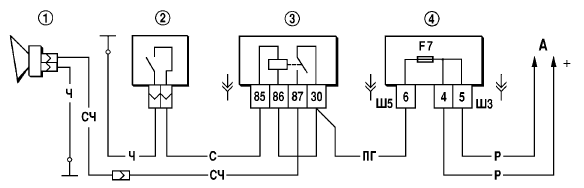

Рис. 7-31. Схема включения звукового сигнала:
Рис. 7-31. Схема включения звукового сигнала:

1 – звуковой сигнал;
2 – выключатель звукового сигнала;
3 – реле включения звуковых сигналов;
4 – монтажный блок;
А – к источникам питания.
