Схема включения электродвигателя показана на рис. 7-34.

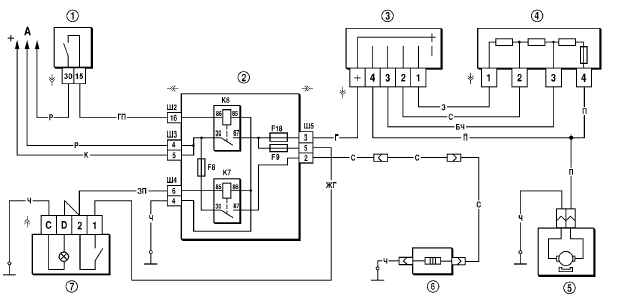

Рис. 7-34. Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:

1 – выключатель зажигания;
2 – монтажный блок;
3 – переключатель электродвигателя отопителя;
4 – дополнительный резистор;
5 – электродвигатель отопителя;
6 – элемент обогрева заднего стекла;
7 – выключатель обогрева заднего стекла с контрольной лампой включения;
А – к источникам питания;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла.

Для получения разных частот вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет три спирали и предохранитель. При включении в цепь питания электродвигателя трех спиралей обеспечивается 1-я скорость вращения вентилятора, если включены две спирали – 2-я скорость, если включена одна спираль – 3-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (3000 мин–1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора. Для этого нет необходимости снимать электродвигатель с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25±10) ОС, мин–1  - . 3000 Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более  - . 18
