Система обогрева передних сидений

На части автомобилей ВАЗ-2123 устанавливается система обогрева передних сидений. Схема включения обогревателей дана на рис. 7-37. Обогреватели включаются переключателями блока управления 2. В обогреватели встроены терморегуляторы нагрева сиденья. Замыкание контактов терморегулятора происходит при понижении температуры поверхности сиденья до плюс 22±3 ОС, а размыкание контактов терморегулятора происходит при нагреве до температуры плюс 30±2 ОС. Разность температур между замыканием и размыканием контактов встроенного терморегулятора должно быть не менее плюс 5 ОС.

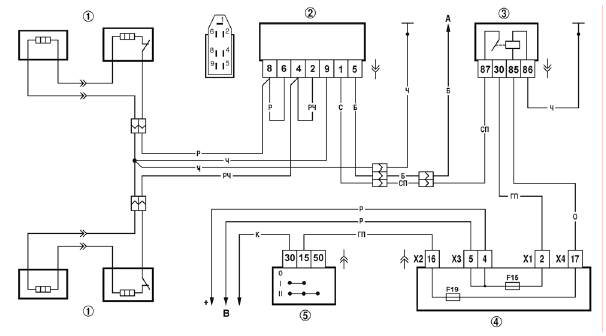

Рис. 7-37. Схема включения обогрева передних сидений 1 - обогреватели переднего
Рис. 7-37. Схема включения обогрева передних сидений
1 - обогреватели переднего сидения;
2 - блок управления обогревателями передних сидений;
3 - реле включения обогревателей передних сидений;
4 - монтажный блок;
5 - выключатель зажигания;
А - к выключателю освещения приборов;
В - к источникам питания.
