Разборка и сборка задней двери

Отсоедините клемму «минус» от аккумуляторной батареи. Откройте заднюю дверь и опустите в нижнее положение опускное стекло.

Сожмите выступы фиксатора и извлеките кнопку 3 (рис. 8-16) выключения блокировки замка двери.

Отверните винт, выньте нишу 2 (рис. 8-14) обивки 6 задней двери.

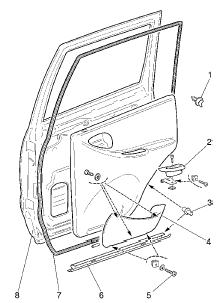

Рис. 8-14. Снятие обивки задней двери:
Рис. 8-14. Снятие обивки задней двери:

1 – кнопка;
2 – вставка ручки подлокотника;
3 – пистон;
4 – карман обивки задней двери;
5 – винт;
6 – уплотнитель порогов двери;
7 – уплотнитель проема задней двери;
8 – задняя дверь.

Отверните винт крепления облицовки 1 (рис. 8-15), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.

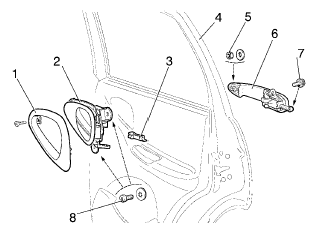

Рис. 8-15. Снятие ручек задней двери:
Рис. 8-15. Снятие ручек задней двери:

1 – облицовка внутренней ручки;
2 – внутренняя ручка двери;
3 – скоба;
4 – задняя дверь;
5 – гайка;
6 – наружная ручка задней двери;
7 – болт;
8 – винт.

Отверните два винта 5 (см. рис. 8-14) и снимите карман 4.

Плоской отверткой выведите облицовку и снимите ручку стеклоподъемника.

Отожмите отверткой кнопки 1 и снимите обивку 6 задней двери.

Снятие стеклоподъемника задней двери производите аналогично снятию стеклоподъемника передней двери.

Отверните два винта 8 (рис. 8-15) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 5 (рис. 8-16) и снимите ручку.

Отсоедините от замка 11 тягу 8 наружной ручки.

Отверните гайку 5 (см. рис. 8-15) и болт 7 и снимите ручку 6 с тягой в сборе.

Отверните винт крепления привода 1 (см. рис. 8-16) выключения блокировки замка двери.

Отверните три винта и снимите замок 11 в сборе с приводом выключения замка и тягами 4, 6 и 7.

Отверните три болта крепления ограничителя и снимите его.

Сборку двери производите в обратном порядке.

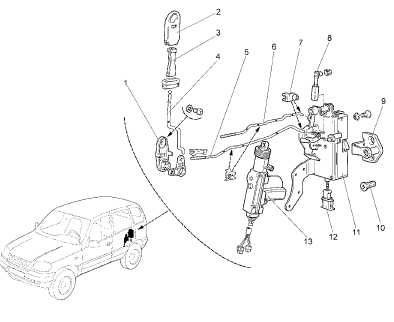

Рис. 8-16. Механизм блокировки задней двери:
Рис. 8-16. Механизм блокировки задней двери:

1 – корпус привода выключения замка;
2 – кнопка выключения замка;
3 – вставка кнопки;
4 – тяга кнопки;
5 – тяга привода замка;
6 – тяга внутреннего привода замка;
7 – скоба крепления тяги замка;
8 – тяга наружной ручки;
9 – фиксатор замка;
10 – винт крепления фиксатора;
11 – замок задней двери;
12 – электроразъем моторедуктора;
13 – моторедуктор.
