Снятие заднего бампера

Откройте дверь задка автомобиля, снимите левую обивку арки и боковины.

Отсоедините колодки жгута проводов фонарей освещения номерного знака от заднего дополнительного жгута проводов.

Открутите болты 7 (рис. 8-20в) по периметру заднего бампера 8.

Отверните четыре винта 5 и снимите бампер.

Установку заднего бампера производите в обратном порядке.

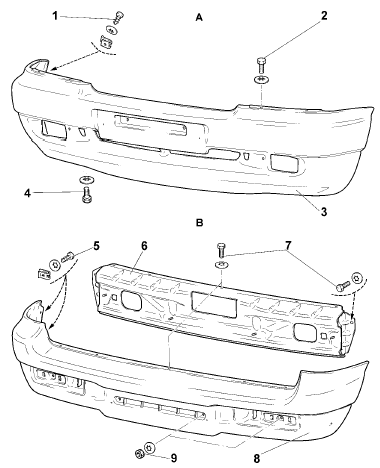

Рис. 8-20. Снятие бамперов:
Рис. 8-20. Снятие бамперов:

1 – винт;
2 – болт;
3 – передний бампер;
4 – болт нижнего крепления бампера;
5 – винт бокового крепления заднего бампера;
6 – балка заднего бампера;
7 – болты крепления заднего бампера;
8 – задний бампер;
9 – гайка.
