Схема омывателей ветрового стекла показана на рис. 8-24. Бачок 2 омывателя имеет две ниши крепления электронасосов 3 омывателей ветрового стекла и стекол передних фар.

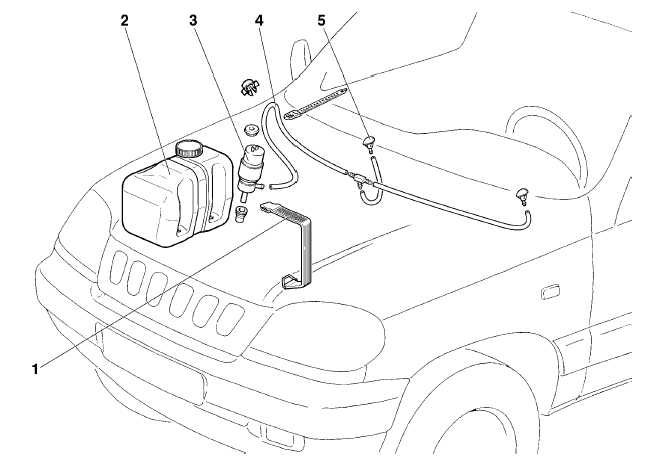

Рис. 8-24. Схема омывателей ветрового стекла:

1 – ремень крепления бачка омывателя;
2 – бачок омывателя ветрового стекла;
3 – электронасос омывателя;
4 – шланг к жиклерам омывателя;
5 – жиклер.

Для снятия жиклера 5 поднимите капот, отсоедините подающую трубку 6 от тройника 7. Сожмите защелки пластмассового корпуса и, подцепив жиклер сверху отверткой, выньте его.

При установке жиклера вставьте его резко корпусом в отверстие капота.

Направление струи жидкости отрегулируйте изменением положения распылителя в гнезде корпуса.

Для этого вставьте иголочку в отверстие распылителя жиклера и аккуратно поверните распылитель, чтобы струя жидкости попадала в необходимую зону стекла.

Для омывания стекла двери задка имеется отдельный бачок 6 (рис. 8-25), установленный в нише двери задка.

Для снятия бачка отверните крышку 4, снимите обивки 3 (см. рис. 8-17), 4, 12 и 10. Отсоедините подающую трубку 2 (см. рис. 8-25) от электронасоса 5. Отверните два самонарезающих винта 1 и снимите бачок в сборе с насосом.

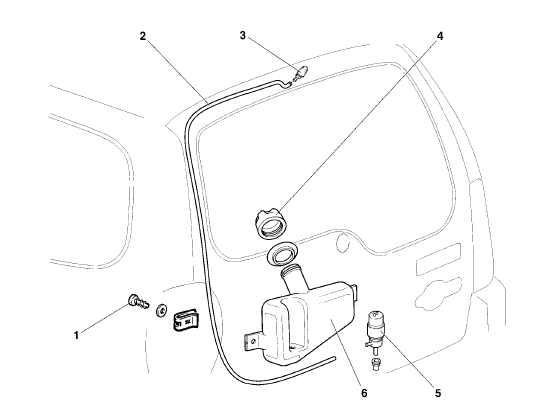

Рис. 8-25. Схема омывателей стекла двери задка:

1 – винт;
2 – шланг подвода жидкости к жиклерам;
3 – жиклер;
4 – пробка бачка омывателя стекла двери задка;
5 – электронасос;
6 – бачок омывателя стекла двери задка.
