Снятие и установка педали акселератора

Педаль акселератора снимают для замены пластмассовых втулок ее оси при появлении скрипа, заедания или увеличенном люфте, а также для замены возвратной пружины при ее повреждении.

Примечание

Втулки оси педали акселератора и ее возвратную пружину можно заменить и непосредственно на автомобиле, но поскольку доступ к педали довольно затруднен, рекомендуем снять педаль в сборе с кронштейном.

Вам потребуются: торцовый ключ «на 12», отвертка.

1. Отсоедините от педали трос привода дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки», с. 128)

2. Отверните две гайки крепления кронштейна педали к щиту передка...

2. Отверните две гайки крепления кронштейна педали к щиту передка...

3. ...и снимите педаль акселератора в сборе с кронштейном.

3. ...и снимите педаль акселератора в сборе с кронштейном.

4. Для замены двух пластмассовых втулок 7 (рис. 5.26)

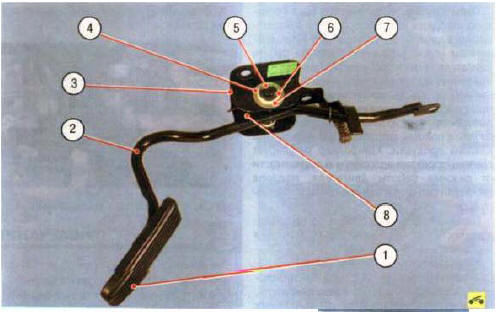

Рис. 5.26. Педаль акселератора:
Рис. 5.26. Педаль акселератора:

1 - площадка педали;
2 - стержень педали;
3 - кронштейн педали;4 - шайба;
5 - ось педали;
6 - стопорная шайба;
7 - втулка;
8 - возвратная пружина

оси 5 педали снимите с обоих концов оси стопорные шайбы б, поддев их от верткой. Затем извлеките ось 5 из отверстий кронштейна 3, поочередно снимая с нее пластмассовую втулку 7, стальную шайбу 4 и возвратную пружину 8. Снимите с оси вторую стальную шайбу и пластмассовую втулку

Примечание

Так выглядят детали крепления педали акселератора. На фотографии они расположены

Так выглядят детали крепления педали акселератора. На фотографии они расположены в том же порядке, в котором установлены на автомобиль.

5. Соберите педаль акселератора и установите ее на автомобиль в порядке, обратном разборке и снятию.
