Панель приборов - особенности конструкции

Панель приборов представляет собой разборную конструкцию, состоящую из декоративной панели 1 (рис. 11.1) - формованной пластмассовой детали, прикрепленной винтами к стальному каркасу 3, который, в свою очередь, прикреплен болтами и гайками к передним стойкам и основанию кузова и входит в его силовую структуру.

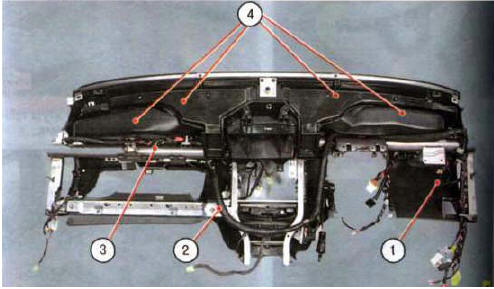

Рис. 11.1. Панель приборов (вид с обратной стороны):
Рис. 11.1. Панель приборов (вид с обратной стороны):

I - декоративная панель;
2 – жгут проводов панели приборов. 3 - каркас панели приборов;
4 - воздуховоды системы вентиляции и отопления

С внутренней стороны панели приборов к ее каркасу винтами прикреплены воздуховоды 4 системы отопления и кондиционирования и (пластмассовыми держателями и хомутами) жгут 2 проводов.
