Задние фонари

1. Откройте обе крышки.

1. Откройте обе крышки.

2. Отвинтите оба винта.

2. Отвинтите оба винта.

3. Снимите узел заднeeго фонаря.

3. Снимите узел заднeeго фонаря.

Следите за тем, чтобы жгут проводов оставался на своем месте.

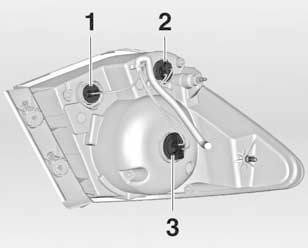

4. Фонарь заднeeго хода (1)

4. Фонарь заднeeго хода (1)

Указатель поворота (2)

Задний габаритный огонь /стоп-сигнал (3)

5. Поверните патрон лампы против часовой стрелки.

5. Поверните патрон лампы против часовой стрелки.

6. Извлеките патрон лампы.

6. Извлеките патрон лампы.

Слегка втолкните патрон лампы в гнездо, поверните против часовой стрелки, снимите и замените лампу.

7. Вставьте держатель ламп в задний фонарь и закрепите его винтами. Подключите разъем жгута. Установите задний фонарь на кузове и затяните винты. Установите крышки и защелкните фиксаторы.

8. Включите зажигание, включите и проверьте работу всех огней.
