Сетка фиксации груза (Только для универсала)
На Вашем автомобиле предусмотрена сетка для фиксации крупного груза. Данная сетка может устанавливаться в двух местах – переднем и заднем.
ВНИМАНИЕ
• Запрещается размещение пассажиров позади сетки.
• Запрещается размещать груз выше верхнего края сетки.
• Для предотвращения несчастных случаев запрещается размещать тяжелый груз выше
уровня спинки сиденья, даже при установленной сетке.
• Запрещается размещать груз с острыми кромками, которые могут пройти сквозь сетку.
• Запрещается чрезмерная нагрузка на сетку, например от вешания или поддержки тяжелого
груза.
МЕСТА УСТАНОВКИ

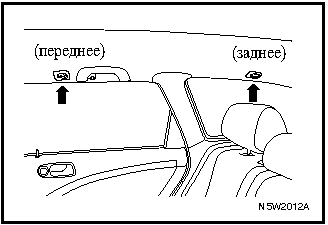

Верхняя точка крепления На каждом продольном усилителе крыше предусмотрены два крючковых держателя.

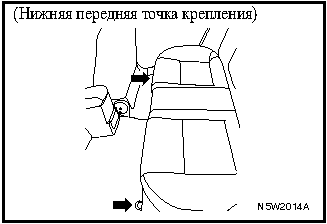

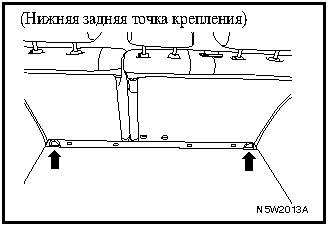

Нижнее переднее и заднее крепление Под двумя боковыми подушками и на полу в передней части панели багажника также предусмотрены два крючковых держателя.
