Устройство валов карданной передачи показано на рис. 3-43, 3-44.

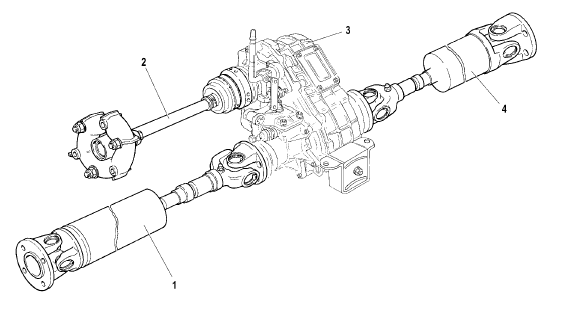

Рис. 3-43. Карданная передача в сборе:

1 – передний карданный вал;
2 – промежуточный карданный вал;
3 – раздаточная коробка;
4 – задний карданный вал.

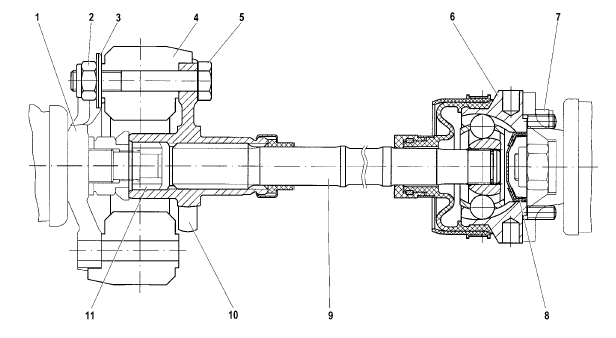

Рис. 3-44. Промежуточный карданный вал:

1 – фланец вторичного вала коробки передач;
2 – гайка;
3 – балансировочные шайбы;
4 – муфта эластичная;
5 – болт крепления фланца;
6 – корпус шарнира равных угловых скоростей;
7 – гайка;
8 – заглушка корпуса шарнира;
9 – промежуточный карданный вал;
10 – фланец эластичной муфты.
