Задняя подвеска

Устройство задней подвески показано на рис. 4-12.

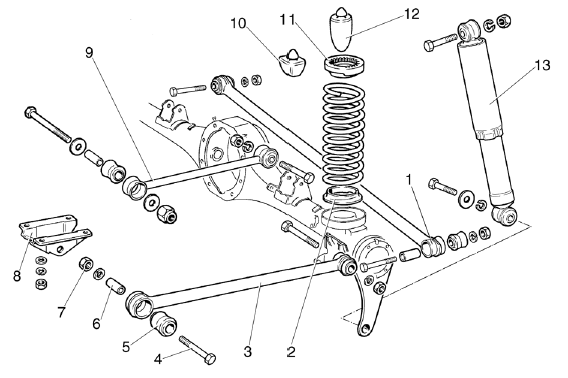

Рис. 4-12. Детали задней подвески:
Рис. 4-12. Детали задней подвески:

1 – поперечная штанга;
2 – нижняя чашка пружины;
3 – нижняя продольная штанга;
4 – болт крепления нижней штанги;
5 – резиновая втулка шарнира;
6 – распорная втулка;
7 – гайка;
8 – кронштейн;
9 – верхняя продольная штанга;
10 – дополнительный буфер хода сжатия;
11 – верхняя прокладка пружины;
12 – буфер хода сжатия;
13 – задний амортизатор.
