Разборка и сборка колесных цилиндров

Разборку и сборку колесных цилиндров проводите следующим образом.

Снимите защитные колпачки 2 (рис. 6-18), затем выпрессуйте из корпуса 3 цилиндра поршни 4 в сборе с деталями устройства автоматического регулирования зазора между тормозными колодками и барабаном.

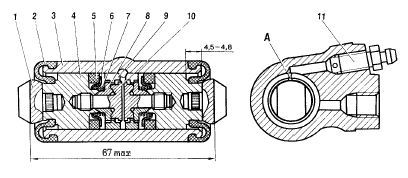

Рис. 6-18. Колесный цилиндр:
Рис. 6-18. Колесный цилиндр:

1 – упор колодки;
2 – защитный колпачок;
3 – корпус цилиндра;
4 – поршень;
5 – уплотнитель;
6 – опорная чашка;
7 – пружина;
8 – сухари;
9 – упорное кольцо;
10 – упорный винт;
11 – штуцер;
А – прорезь на упорном кольце.

Установите поршень в сборе с автоматическим устройством на специальное приспособление так, чтобы выступы приспособления охватывали головку упорного винта 3 (рис. 6-19). Отверткой, поворачивая поршень 9, выверните упорный винт 3 из поршня. Снимите с винта уплотнитель 8 с опорной чашкой 7 и сухари 5. Разъедините упорное кольцо 4 и упорный винт 3.

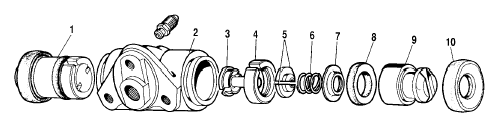

Рис. 6-19. Детали колесного цилиндра:
Рис. 6-19. Детали колесного цилиндра:

1 – поршень в сборе;
2 – корпус цилиндра;
3 – упорный винт;
4 – упорное кольцо;
5 – сухари;
6 – пружина;
7 – опорная чашка;
8 – уплотнитель;
9 – поршень;
10 – защитный колпачок.

Сборку автоматического устройства и самого колесного цилиндра проводите в обратной последовательности с учетом следующего:

• упорные винты поршней завертывайте моментом 4–7 Н·м (0,4–0,7 кгс·м);
• прорезь А (см. рис. 6-18) на упорных кольцах должна быть направлена вертикально вверх;
отклонение от вертикали допускается не более 30°. Такое расположение прорези обеспечивает более полное удаление воздуха из привода тормозного механизма при его прокачке;
• для предварительного сжатия упорных колец поршни в корпус цилиндра запрессовывайте при помощи специального приспособления, имеющего форму цилиндра с конусным внутренним отверстием;
• усилие запрессовки поршня в цилиндр должно быть не менее 350 Н (35 кгс);
при усилии менее 350 Н (35 кгс) замените упорное кольцо;
• при запрессовке поршня в цилиндр необходимо выдержать размеры 4,5–4,8 мм и 67 мм (максимально) (см. рис. 6-18) для свободной посадки тормозного барабана;
• перед установкой деталей в корпус цилиндра обильно смажьте их тормозной жидкостью.

После сборки проверьте перемещение каждого поршня в корпусе цилиндра. Они должны легко перемещаться в пределах 1,25–1,65 мм. Последними установите на место защитные колпачки 2.
