Система обогрева заднего стекла

Схема системы обогрева заднего стекла представлена на рис. 7-34.

Нагревательный элемент стекла включается с помощью вспомогательного реле К7 типа 904.3747- 10, установленного в монтажном блоке.

Обогрев заднего стекла можно включить только при включенном зажигании, т.к. напряжение к выключателю 7 подается через дополнительное реле К6, срабатывающее при включении зажигания.

Питание к нагревательному элементу стекла подается через контакты реле К7 от предохранителя F8, который напрямую подсоединен к источникам питания.

Если при включении обогрева заднее стекло не обогревается, необходимо проверить предохранитель F8, провода и их соединения, а также выключатель и реле К7.

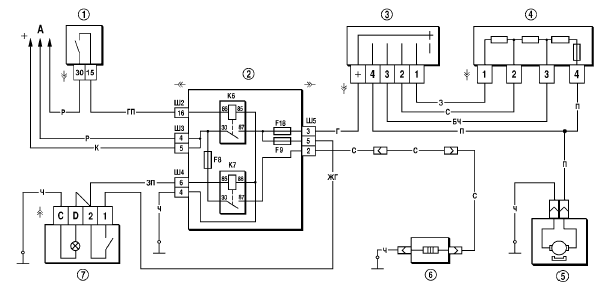

Рис. 7-34. Схема включения электродвигателя вентилятора отопителя и элемента обогрева
Рис. 7-34. Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:

1 – выключатель зажигания;
2 – монтажный блок;
3 – переключатель электродвигателя отопителя;
4 – дополнительный резистор;
5 – электродвигатель отопителя;
6 – элемент обогрева заднего стекла;
7 – выключатель обогрева заднего стекла с контрольной лампой включения;
А – к источникам питания;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла.
