Электродвигатели вентилятора системы охлаждения двигателя
Для привода вентиляторов системы охлаждения двигателя устанавливаются два электродвигателя постоянного тока с возбуждением от постоянных магнитов отечественного производства. Электродвигатели включаются контроллером системы управления двигателем, рис. 7-40, через вспомогательные реле и предохранители поодиночке или попарно. Электродвигатели не нуждаются в обслуживании и в случае неисправности должны заменяться новыми.

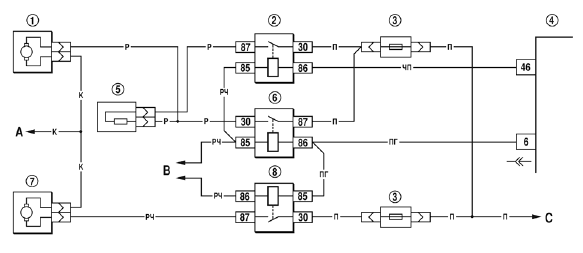

Рис. 7-40. Схема включения электродвигателей вентиляторов системы охлаждения
1 - правый электродвигатель вентилятора системы охлаждения двигателя;
2 - дополнительное реле;
3 - предохранитель;
4 - контроллер;
5 - дополнительный резистор;
6 - реле включения правого электродвигателя;
7 - левый электродвигатель вентилятора системы охлаждения двигателя;
8 - реле включения левого электродвигателя;
А - к клемме «-» аккумуляторной батареи;
B - к реле зажигания;
C - к клемме «+» аккумуляторной батареи.
