Иммобилизатор

Схема соединений автомобильной противоугонной системы (АПС) показана на рис. 7-42. Описание работы АПС приведено в руководстве по эксплуатации автомобиля, диагностики и ремонта – в руководстве по ремонту системы управления двигателем.

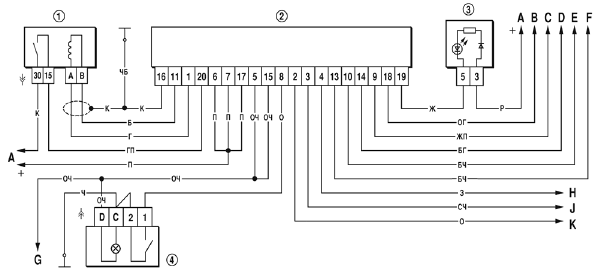

Рис. 7-42. Схема соединений автомобильной противоугонной системой 1 - выключатель
Рис. 7-42. Схема соединений автомобильной противоугонной системой
1 - выключатель зажигания;
2 - блок управления АПС;
3 - блок контрольных ламп;
4 - выключатель задних противотуманных огней;
А - к источникам питания;
В - к контроллеру, контакт «55»;
С - к колодке диагностики;
D - к выключателю в стойке двери водителя;
E - к выключателям в стойках дверей;
F - к выключателю наружного освещения (включение габаритных огней);
G - к лампам противотуманного огня в задних фонарях;
H - к выключателю наружного освещения (включение света фар);
J - к выключателю противотуманных фар;
K - к реле электростеклоподъемников (клемма «85»).
