Ремонт каркаса и оперения кузова

Устройство каркаса и его сечения показаны на рис. 8-1, 8-2, 8-3 и 8-4.

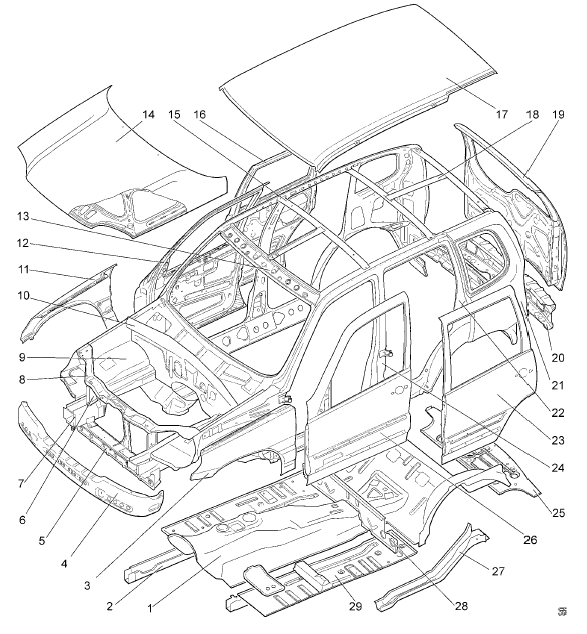

Рис. 8-1. Детали каркаса кузова:
Рис. 8-1. Детали каркаса кузова:

1 – тоннель пола;
2 – передний правый лонжерон пола;
3 – левое переднее крыло;
4 – балка переднего бампера;
5 – нижняя поперечина рамки радиатора;
6 – правая стойка рамки радиатора;
7 – передний правый лонжерон пола;
8 – верхняя поперечина рамки радиатора;
9 – правый брызговик переднего крыла;
10 – щиток передка;
11 – переднее правое крыло;
12 – передняя правая дверь;
13 – передняя балка крыши;
14 – капот;
15 – усилитель крыши;
16 – задняя правая дверь;
17 – панель крыши;
18 – задний усилитель крыши;
19 – дверь задка;
20 – поперечина заднего пола;
21 – левое заднее крыло;
22 – левая боковина кузова;
23 – левая задняя дверь;
24 – левая центральная стойка боковины;
25 – задняя панель пола;
26 – левая передняя дверь;
27 – левый средний лонжерон пола;
28 – поперечина пола;
29 – панель пола передняя левая

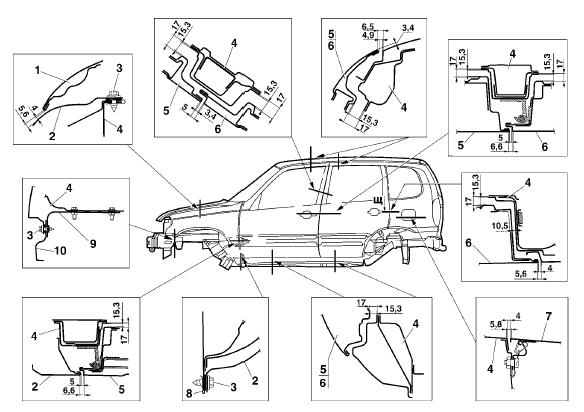

Рис. 8-2. Скрытые полости кузова (вид сбоку):
Рис. 8-2. Скрытые полости кузова (вид сбоку):

1 – капот;
2 – переднее крыло;
3 – винт;
4 – кузов;
5 – передняя дверь;
6 – задняя дверь;
7 – крышка люка заливной горловины;
8 – фланцевая гайка;
9 – кронштейн переднего бампера;
10 – балка переднего бампера.

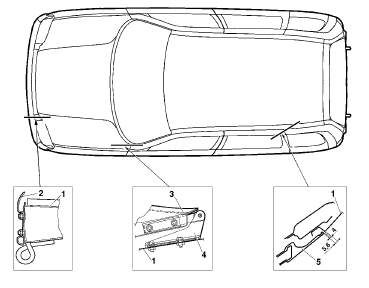

Рис. 8-3. Скрытые полости кузова (вид сверху):
Рис. 8-3. Скрытые полости кузова (вид сверху):

1 – кузов;
2 – балка переднего бампера;
3 – капот;
4 – петля капота;
5 – задняя дверь.

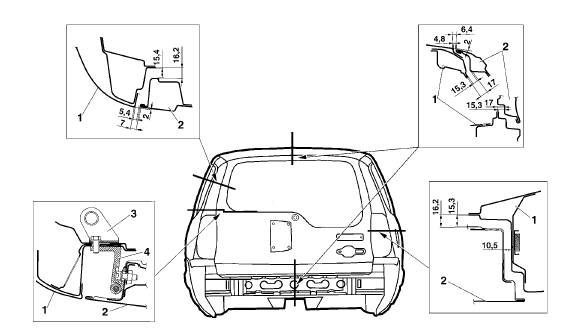

Рис. 8-4. Скрытые полости кузова (вид сзади):
Рис. 8-4. Скрытые полости кузова (вид сзади):

1 – кузов;
2 – дверь задка;
3 – соединительная петля;
4 – верхняя петля двери.
