Снятие и установка заднего сидения

Заднее сиденье конструктивно состоит из двух сидений, каждое из которых легко складывается, увеличивая при этом пространство багажного отделения.

Для снятия правой части заднего сиденья открутите болты 2, потяните за рукоятку 4 (рис. 8-23), поднимите подушку 3 и выньте ее.

Потяните за петлю, расфиксируйте замок 12 спинки, выкрутите винты крепления петли 6 спинки 8 к поперечине 5 и снимите спинку.

Для снятия левой части заднего сиденья открутите болты 2, потяните за рукоятку 4, поднимите подушку 23 и выньте ее.

Выкрутите винты крепления петель спинки к поперечине 5, расфиксируйте замок 12 и снимите спинку 21.

При необходимости снимите панели 9 и 19 спинок открутив винты 10 и отжав кнопки 18.

Установите сиденья в порядке, обратном снятию.

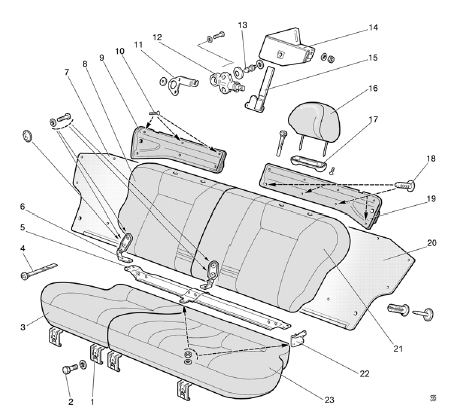

Рис. 8-23. Снятие заднего сиденья:
Рис. 8-23. Снятие заднего сиденья:

1 – петля;
2 – болт;
3 – правая подушка заднего сиденья;
4 – рукоятка подушки сиденья;
5 – поперечина крепления спинки;
6 – петля спинки;
7 – ковер правой спинки заднего сиденья;
8 – спинка заднего сиденья;
9 – правая панель спинки;
10 – винт;
11 – корпус привода замка;
12 – замок спинки;
13 – фиксатор замка;
14 – кронштейн фиксатора спинки;
15 – рычаг привода замка;
16 – подголовник;
17 – облицовка подголовника;
18 – кнопка;
19 – левая панель спинки;
20 – ковер левой спинки заднего сиденья;
21 – левая спинка заднего сиденья;
22 – кронштейн крепления спинки;
23 – левая подушка заднего сиденья.
