Замена стекла двери задка

Снимите колпак запасного колеса, отверните три гайки и снимите колесо.

Отверните гайку и снимите рычаг стеклоочистителя двери задка. Преодолевая сопротивление пластмассовых держателей, снимите обивки двери задка.

Снимите окантовку 2 (рис. 8-28) стекла 4 окна двери 1 задка. Разрежьте клеевой шов 3 и снимите стекло.

Установку стекла окна двери задка производите аналогично установке ветрового стекла, описанной выше.

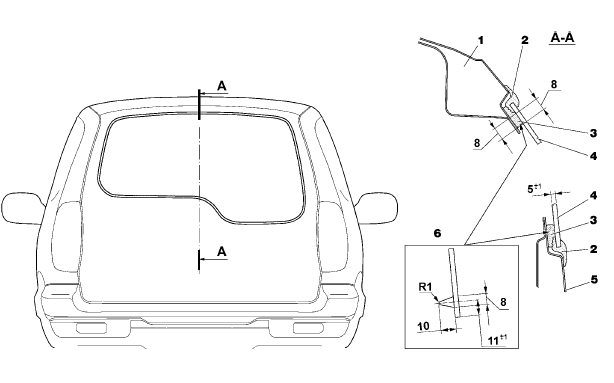

Рис. 8-28. Снятие и установка стекла задка:
Рис. 8-28. Снятие и установка стекла задка:

1 – дверь задка;
2 – окантовка стекла окна задка;
3 – клеевой шов;
4 – стекло окна задка;
5 – панель двери задка;
6 – размеры валика клея до установки стекла.
