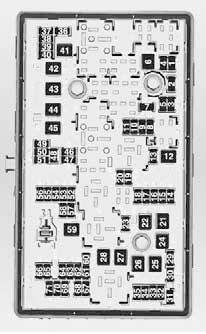

Блок предохранителей в моторном отсеке
Блок предохранителей установлен в левой переднeeй части моторного отсека.
Освободите защелку крышки, поднимите крышку вверх и снимите ee.
Некоторые указания, касающиеся коробки плавких предохранителей, могут не относиться к вашему автомобилю. Сведения признаны точными на момент подготовки документа к печати. При осмотре коробки предохранителей обратите внимание на маркировочную табличку.
№ Электрическая цепь
1 Блок управления коробкой передач
2 Блок управления двигателем
3 -
4 Электромагнитный воздушный клапан адсорбера
5 Зажигание
6 Очистители ветрового стекла
7 -
8 Впрыск топлива
9 Впрыск топлива, система зажигания
10 Блок управления двигателем
11 Кислородный датчик
12 Электромагнит стартера
13 Электромагнитный воздушный клапан адсорбера
14 -
15 Очиститель заднeeго стекла
16 Зажигание, датчик качества воздуха
17 Зажигание, подушка безопасности
18 Блок управления подачей топлива
19 -
20 Топливный насос
21 Задние электрические стеклоподъемники
22 -
23 -
24 Передние электрические стеклоподъемники
25 Вакуумный насос с электронным управлением
26 ABS
27 Система управления электронным ключом
28 Обогрев заднeeго стекла
29 -
30 ABS
31 Блок управления кузовным оборудованием
32 Блок управления кузовным оборудованием
33 Обогрев передних сидений
34 Вентиляционный люк крыши
35 Информационноразвлекательная система, усилитель
36 -
37 Правая фара дальнего света
38 Левая фара дальнего света
39 -
40 -
41 -
42 Вентилятор охлаждения
43 -
44 -
45 Вентилятор охлаждения
46 Вентилятор охлаждения
47 Кислородный датчик
48 Противотуманная фара
49 -
50 -
51 Звуковой сигнал
52 Приборная панель
53 Электрохромное зеркало
54 Выключатель световых приборов, управление световыми приборами
55 Складывание зеркал
56 Омыватель ветрового стекла
57 Замок рулевой колонки
58 -
59 Подогрев дизельного топлива
60 Подогрев зеркал
61 Подогрев зеркал
62 Состояние воздуха
63 Датчик заднeeго стекла
64 Датчик качества воздуха
65 Задние противотуманные фонари
66 Задний омыватель
67 Блок управления системы топливоподачи
68 -
69 Датчик напряжения аккумулятора
70 Датчик дождя
71 -
