Блок предохранителя в приборной панели
Блок предохранителей расположен за вещевым отделением в приборной панели.
1. Откройте отделение.

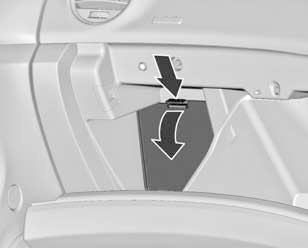

2. Поднимите нижнюю секцию отделения в направлении, показанном стрелками.
3. Извлеките отделение, проведя его через два паза в направлении, показанном стрелками.
Установите отделение в исходное положение в обратном порядке.
На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Откройте перчаточный ящик и снимите крышку.
Некоторые указания, касающиеся коробки плавких предохранителей, могут не относиться к вашему автомобилю. Сведения признаны точными на момент подготовки документа к печати. При осмотре коробки предохранителей обратите внимание на маркировочную табличку.
№ Электрическая цепь
1 Информационноразвлекательная система, телефон с функцией громкой связи
2 -
3 Блок управления кузовным оборудованием
4 Информационноразвлекательная система
5 Информационный дисплeeй, система помощи при парковке, сирена
6 Прикуриватель
7 Штепсельная розетка
8 Блок управления кузовным оборудованием
9 Блок управления кузовным оборудованием
10 Блок управления кузовным оборудованием
11 Вентилятор системы отоплeeния и кондиционирования
12 -
13 Подогрев сидений
14 Диагностический разъем
15 Подушка безопасности
16 Центральный замок, задняя дверь багажного отделения
17 Кондиционер
18 -
19 Рычаг переключения передач
20 -
21 Приборы
22 Зажигание, система управления электронным ключом
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 Замок рулевой колонки
26 -
