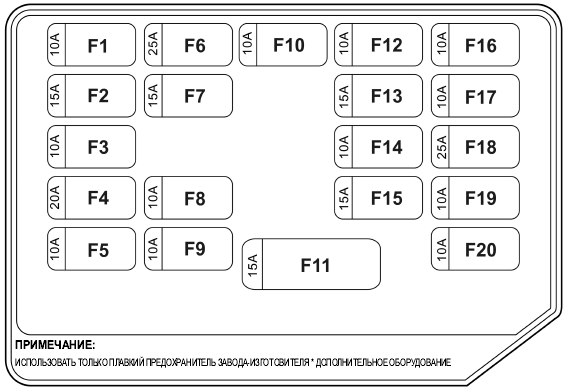

Внутренний блок предохранителей
Внутренний
блок предохранителей
F1 SDM
F2 EMS1
F3 OBD
F4 ЛЮК*
F5 ЗВУКОВОЙ СИГНАЛ
F6 СТЕКЛООЧИСТИТЕЛЬ
F7 СТОП-СИГНАЛ
F8 ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ
F9 ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО*
F10 КОМБИНАЦИЯ
ПРИБОРОВ
F11 АУДИОСИСТЕМА/RKE*
F12 СИГНАЛ ПОВОРОТА
F13 ПРИКУРИВАТЕЛЬ
F14 ПЛАФОН
В САЛОНЕ
F15 ПЛАФОН НАД ДВЕРЬЮ
F16 EMS2
F17 АУДИОСИСТЕМА/ЧАСЫ
F18 ОБОГРЕВАТЕЛЬ
F19
ФОНАРЬ ЗАДНЕГО ХОДА
F20 ЗЕРКАЛО С ПОДОГРЕВОМ
