Снятие и установка раздаточной коробки

Снятие. Установите автомобиль над смотровой канавой (на подъемник). Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола, отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы.

Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.

Нажмите вниз на стержень 7 (рис. 3-34) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом выньте запорную втулку 12 из канавки на стержне рычага. Снимите стержень.

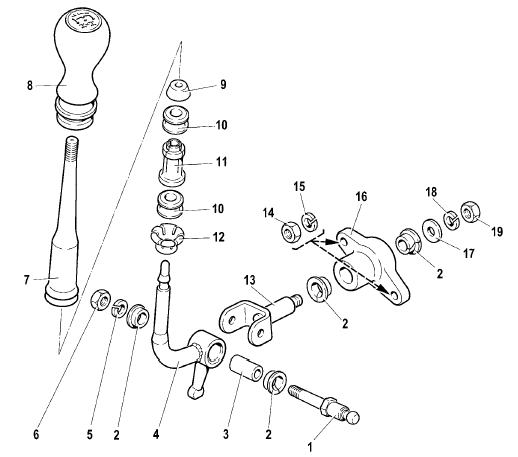

Рис. 3-34. Детали рычага управления:
Рис. 3-34. Детали рычага управления:

1 – ось вилки рычага управления;
2 – втулка;
3 – втулка дистанционная;
4 – рычаг управления;
5 – шайба;
6 – гайка оси вилки;
7 – стержень рычага управления;
8 – рукоятка;
9 – упорная подушка;
10 – упругая втулка;
11 – дистанционная втулка;
12 – запорная втулка;
13 – вилка рычага управления;
14 – гайка крепления кронштейна;
15 – шайба;
16 – кронштейн рычага управления;
17 – упорная шайба;
18 – шайба;
19 – гайка вилки рычага управления.

Отсоедините колодку жгута проводов от колодки датчика скорости и провода от датчика контрольной лампы блокировки дифференциала. Проворачивая карданные валы, отсоедините фланцы карданных валов от валов раздаточной коробки, а фланец промежуточного карданного вала - от фланца вторичного вала коробки передач.

Отверните две гайки 8 (рис. 3-35) крепления заднего кронштейна 2 раздаточной коробки к поперечине задней опоры. Снимите шайбы 7 и извлеките болты 4. Подведите опорную часть домкрата до упора к раздаточной коробке. Отвернув четыре гайки 8 крепления кронштейнов 3, опустите вниз и снимите с домкрата раздаточную коробку.

Установку раздаточной коробки проводите в последовательности, обратной снятию.

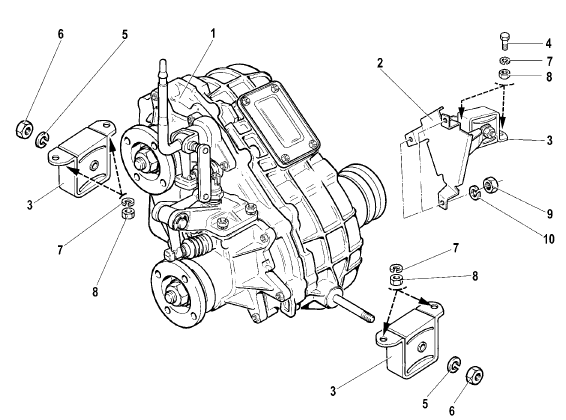

Рис. 3-35. Кронштейны подвески раздаточной коробки:
Рис. 3-35. Кронштейны подвески раздаточной коробки:

1 – раздаточная коробка;
2 – кронштейн подвески задний;
3 – кронштейн подвески;
4 – болт;
5 – шайба;
6 – гайка оси подвески;
7 – шайба;
8 – гайка кронштейна подвески;
9 – гайка заднего кронштейна подвески;
10 – шайба.
