Сборка и установка

Порядок сборки кронштейна маятникового рычага обратный разборке. Подшипники 4 рекомендуется заменять новыми.

Закрепив кронштейн на лонжероне болтами с самоконтрящимися гайками и плоскими шайбами, затяните их динамометрическим ключом.

Соедините шаровые пальцы тяг с маятниковым рычагом.

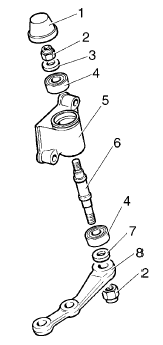

Рис. 5-6. Детали маятникового рычага с кронштейном:
Рис. 5-6. Детали маятникового рычага с кронштейном:

1 – колпак кронштейна;
2 – самоконтрящаяся гайка;
3 – верхняя шайба;
4 – подшипник;
5 – кронштейн;
6 – ось маятникового рычага;
7 – кольцо дистанционное;
8 – маятниковый рычаг.
