Отсоедините рычаг 2 (рис. 6-6) от тяги 5 (рис.6-5) и закрепите на его конце приспособление 67.7820.9548-000. Направьте стержень 7 (рис. 6-6) приспособления вверх до упора в днище кузова. Этим самым устанавливается расстояние «h» от конца рычага до днища кузова, равное (200+5) мм.

Зафиксируйте рычаг 2 в указанном положении, заверните регулировочный болт 6 до касания с рычагом 3 таким образом, чтобы обеспечить соприкасание рычага А, рычага 4 и пружины 5. Удерживая регулировочный болт 6 в данном положении, завернуть гайку крутящим моментом (6,7±0,4) Н⋅м. Проверить размер. При выходе размера за пределы допуска, повторить регулировку.

Снимите приспособление 67.7820.9548-000 и соедините конец рычага с тягой 5 (рис. 6-5).

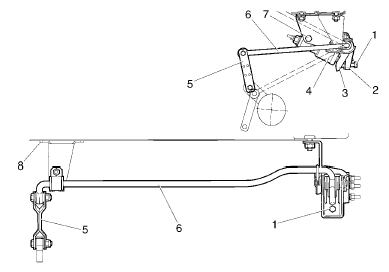

Рис. 6-5. Схема установки регулятора давления задних тормозов и его регулировки:

1– регулировочный болт;
2 – рычаг привода регулятора давления;
3 – рычаг поршня привода регулятора давления;
4 – регулятор давления;
5 – тяга;
6 – рычаг регулятора давления;
7 - болт крепления регулятора;
8 – кронштейн опорной втулки.

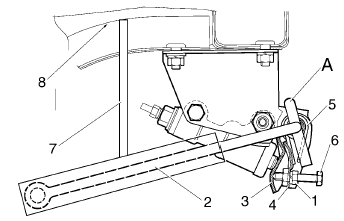

Рис. 6-6. Установка приспособления 67.7820.9519 для регулировки привода регулятора давления задних тормозов:

1 – контргайка;
2 – рычаг привода регулятора давления;
3 – рычаг поршня привода регулятора давления;
4 – рычаг привода регулятора давления;
5 – пружина;
6– регулировочный болт;
7 – стержень приспособления;
8 – днище кузова;
h=200±5 мм – расстояние между днищем и рычагом.
