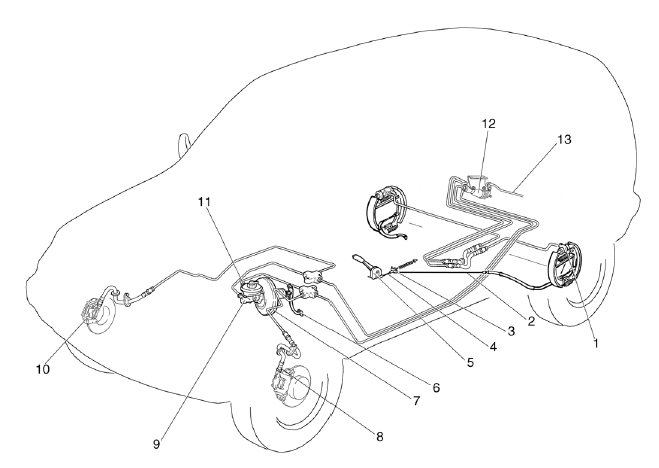

Схема тормозной системы показана на рис. 6-1.

Рис. 6-1. Схема тормозной системы:

1 – колесный цилиндр заднего тормоза;
2 – задний трос стояночного тормоза;
3 – направляющая заднего троса;
4 – передний трос стояночного тормоза;
5 – рычаг стояночного тормоза;
6 – педаль тормоза;
7 – вакуумный усилитель;
8 – трубопровод;
9 – главный цилиндр;
10 – блок колесных цилиндров переднего тормоза;
11 – бачок главного цилиндра;
12 – регулятор давления;
13 – рычаг привода регулятора давления/
