Аудиооборудование

Схема подключения радиоаппарата и динамиков, встроенных в двери автомобиля, показана на рис.

7-41.

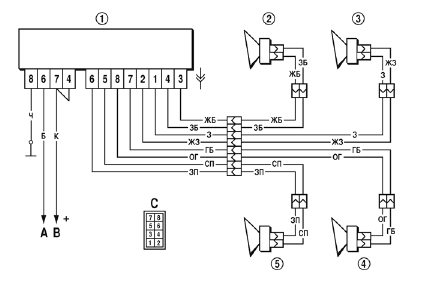

Рис. 7-41. Схема подключения аудиоаппаратуры 1 - радиоаппарат;
Рис. 7-41. Схема подключения аудиоаппаратуры
1 - радиоаппарат;
2 - правый передний динамик;
3 - правый задний динамик;
4 - левый задний динамик;
5 - левый передний динамик;
В - к источникам питания;
А - к выключателю наружного освещения;
С - нумерация контактов в присоединительной колодке радиоаппарата.
