Разборка, сборка двери задка

Дверь задка навешивается на кузов на две петли 17 (рис. 8-17) с левой стороны задка и запирается замком.

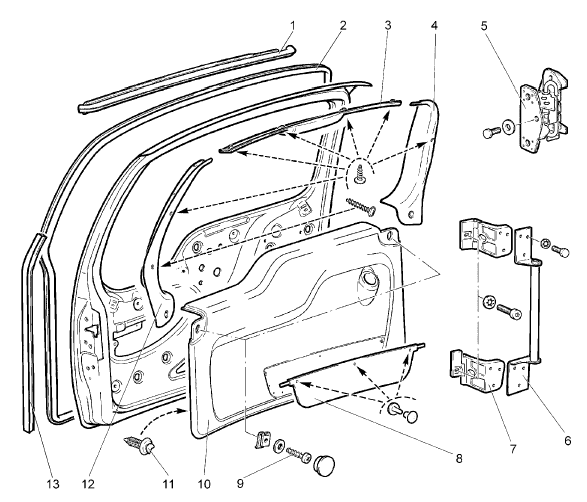

Рис. 8-17. Снятие обивок двери задка:
Рис. 8-17. Снятие обивок двери задка:

1 – верхний уплотнитель двери задка;
2 – уплотнитель проема двери задка;
3 – верхняя обивка двери задка;
4 – левая верхняя обивка двери задка;
5 – ограничитель двери задка;
6 – соединитель петель;
7 – нижняя петля двери задка;
8 – карман обивки;
9 – винт;
10 – обивка двери задка;
11 – кнопка;
12 – правая верхняя обивка двери задка;
13 – уплотнитель зоны замка.

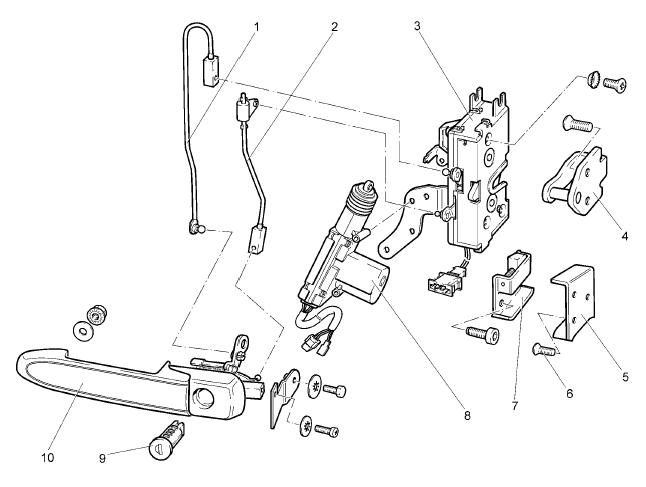

Рис. 8-18. Снятие механизмов двери задка:
Рис. 8-18. Снятие механизмов двери задка:

1 – тяга ручки двери задка;
2 – тяга выключателя замка двери;
3 – замок двери задка;
4 – фиксатор замка;
5 – гнездо шипа двери задка;
6 – винт;
7 – шип двери задка;
8 – моторедуктор замка двери задка;
9 – цилиндр замка;
10 – наружная ручка двери.

Отсоедините минусовую клемму от аккумуляторной батареи. Снимите защитный колпак с запасного колеса. Торцовым ключом открутите три гайки и снимите запасное колесо.

Отверните четыре гайки крепления кронштейна запасного колеса и снимите кронштейн.

Снимите рычаг стеклоочистителя двери задка.

Откройте дверь задка. Отверните крышку и снимите облицовку горловины бачка омывателя стекла.

Отверните четыре самонарезающих винта и снимите верхнюю среднюю обивку 3 двери задка.

Снимите две облицовки, выкрутите два винта 9, снимите левую 4 и правую 12 обивки двери задка.

Снимите обивку 10 двери задка, преодолевая усилие пластмассовых кнопок 11.

Отсоедините колодку (см. рис. 8-18) жгута проводов моторедуктора 8 стеклоочистителя.

Отверните три гайки с шайбами и снимите моторедуктор.

Снимите жиклер омывателя стекла.

Отсоедините от замка 3 тягу 1 наружной ручки 10 и тягу 2 выключателя 9 замка.

Отверните гайку и болт крепления наружной ручки двери задка и снимите ручку.

Отверните три винта и снимите замок двери.

Отверните два винта и снимите шип двери задка.

Отверните четыре болта крепления ограничителя открывания двери задка и снимите ограничитель.

Сборку двери задка выполняйте в последовательности обратной разборке.

Смажьте трущиеся поверхности замка, петель, фиксатора и ограничителя открывания двери смазкой «Литол-24».

Отрегулируйте работу замка и направление струи омывающей жидкости жиклера стеклоомывателя.
