Сетка фиксации груза - задняя установка
При установке сетки фиксации груза в задней части выполните следующее:

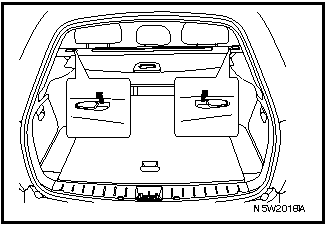

1. Не складывая задние сиденья, извлеките потайную ось, потянув вверх за две ручки.

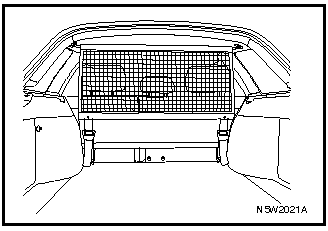

2. Вставьте ось сетки в отверстия большего диаметра в задней части продольного усилителя крыши, затем зафиксируйте, передвинув в отверстие меньшего диаметра.

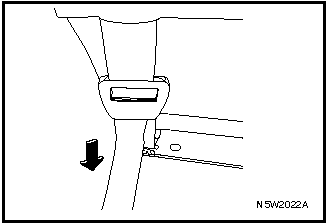

3. Зацепите крючки на ремнях за два держателя на полу панели багажника.
4. Потяните ремешки, чтобы выбрать слабину.
ВНИМАНИЕ
После установки сети проверьте натяжку сетки, с усилием потянув ремешок.
Ремешок должен натягиваться после надежного зацепления крючка за петлю.
СПОСОБ СНЯТИЯ
1. Ослабьте регуляторы ремней и снимите крючки с креплений.
2. Снимите перекладину сетки, сдвинув ее из положения фиксации.
