Головка цилиндров и клапанный механизм (особенности устройства)

Основные размеры клапанов, направляющих втулок и седел клапанов даны на рис. 2-44.

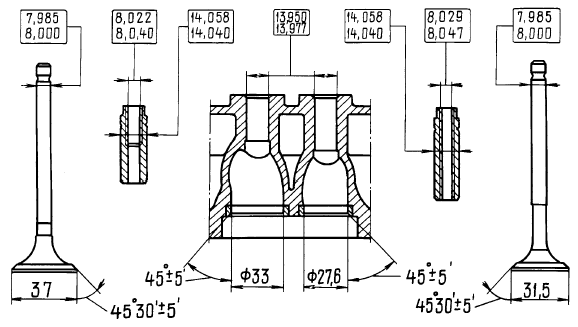

Рис. 2-44. Основные размеры клапанов, направляющих втулок и седел клапанов
Рис. 2-44. Основные размеры клапанов, направляющих втулок и седел клапанов

Головка цилиндров отлита из алюминиевого сплава, имеет запрессованные чугунные седла и направляющие втулки клапанов. Верхняя часть втулок уплотняется металло-резиновыми маслоотражательными колпачками.

В запасные части направляющие втулки поставляются с увеличенным на 0,2 мм наружным диаметром.

На головке цилиндров закреплен корпус подшипников, в котором находится распределительный вал.
