Сцепление (особенности устройства)

Устройство сцепления показано на рис. 3-1.

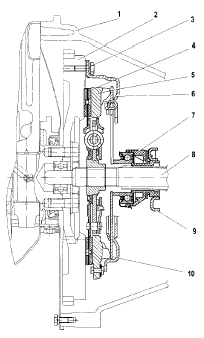

Рис. 3-1. Сцепление в сборе:
Рис. 3-1. Сцепление в сборе:

1 – картер сцепления;
2 – маховик;
3 – болт крепления кожуха сцепления к маховику;
4 – ведомый диск;
5 – нажимной диск;
6 – кожух сцепления;
7 – муфта выключения сцепления;
8 – первичный вал коробки передач;
9 – вилка выключения сцепления;
10 – центральная нажимная пружина.

Привод сцепления гидравлический, беззазорный (зазоры в приводе отсутствуют), с автоматической компенсацией износа фрикционных накладок ведомого диска.
