Задние тормоза

Устройство заднего тормоза показано на рис. 6-16.

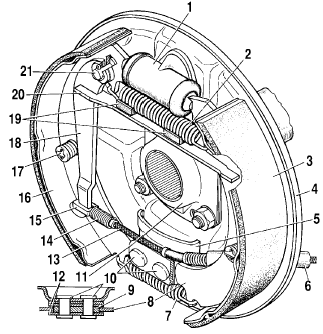

Рис. 6-16. Тормозной механизм заднего колеса:
Рис. 6-16. Тормозной механизм заднего колеса:

1 – колесный цилиндр;
2 – верхняя стяжная пружина колодок;
3 – накладка колодки;
4 – щит тормоза;
5 – внутренняя пластина;
6 – оболочка заднего троса;
7 – нижняя стяжная пружина колодок;
8 – передняя тормозная колодка;
9 – опорная пластина колодок;
10 – заклепки;
11 – маслоотражатель;
12 – направляющие пластины колодок;
13 – задний трос стояночного тормоза;
14 – пружина заднего троса;
15 – наконечник заднего троса;
16 – задняя тормозная колодка;
17 – опорная стойка колодки;
18 – рычаг ручного привода колодок;
19 – резиновые подушки;
20 – распорная планка колодок;
21 – палец рычага ручного привода колодок
