Стояночные фонари
Замена лампы

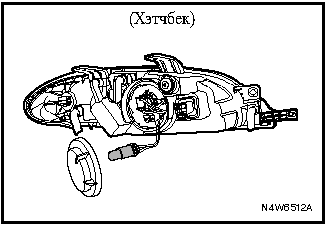

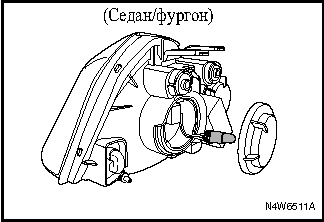

1. Откройте капот.
2. Снимите весь блок фар.
3. Снимите крышку фары.
4. Извлеките держатель лампы, расположенный рядом с лампой фары.
5. Выньте лампу, потянув ее из патрона прямо на себя.
6. Установите в патрон исправную лампу.
См. раздел “ХАРАКТЕРИСТИКИ ЛАМП” .
7. Установите крышку фары.
8. Подсоедините штепсельный разъем провода.
