Передняя подвеска

Устройство передней подвески показано на рис. 4-1.

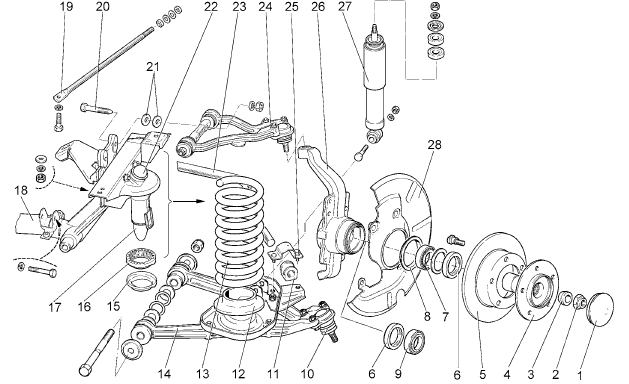

Рис. 4-1. Передняя подвеска:
Рис. 4-1. Передняя подвеска:

1 – колпак;
2 – гайка;
3 – конусная втулка;
4 – ступица колеса;
5 – тормозной диск;
6 – сальник;
7 – наружный подшипник;
8 – кольцо;
9 – внутренний подшипник;
10 – нижний шаровый шарнир;
11 – втулка стабилизатора;
12 – нижняя чашка пружины;
13 – пружина передней подвески;
14 – нижний рычаг подвески;
15 – верхняя чашка пружины;
16 – прокладка пружины;
17– буфер сжатия;
18 – поперечина передней подвески;
19 – растяжка;
20 – болт крепления верхнего рычага;
21 – регулировочные шайбы;
22 – буфер хода отбоя;
23 – стабилизатор;
24 – верхний рычаг;
25 – кронштейн;
26 – поворотный кулак;
27 – амортизатор;
28 – защитный кожух переднего тормоза.
