Снятие и установка

Снятие. Поднимите переднюю часть автомобиля, установите его на подставки и снимите колесо.

Снимите направляющие кронштейны шлангов. Отверните перепускные болты, отсоедините от блока цилиндров шланги 10 (см. рис. 6-11), не допуская при этом попадания грязи в полости цилиндров.

Заглушите входные отверстия блока цилиндров и шлангов.

Разогнув края защитного кожуха переднего тормоза, отверните болты крепления тормоза к поворотному кулаку (рис. 6-12) и снимите тормоз в сборе.

Установка переднего тормоза проводится в последовательности, обратной снятию.

После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему, чтобы удалить воздух из гидравлического привода.

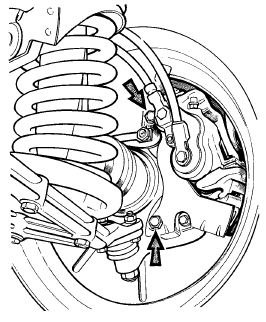

Рис. 6-12. Снятие переднего тормоза.
Рис. 6-12. Снятие переднего тормоза.

Стрелками показаны болты, отвертываемые для снятия тормоза.
