Снятие и установка передних сидений

Устройство передних сидений показано на рис. 8-21.

Снятие передних сидений производите в следующем порядке:

• отожмите ручку 2 вверх и передвиньте сиденье в крайнее заднее положение;
• отверните две передние гайки 1 крепления салазок 2 сиденья к полу;
• передвиньте сиденье в крайнее переднее положение, выверните заднюю гайку и болт 3 крепления салазок сиденья к полу кузова;
• снимите сиденье в сборе.

Установку передних сидений производите в обратном порядке.

Открутите четыре болта 4 (рис. 8-22) крепления салазок к каркасу подушки переднего сиденья и снимите салазки 4 (рис. 8-21).

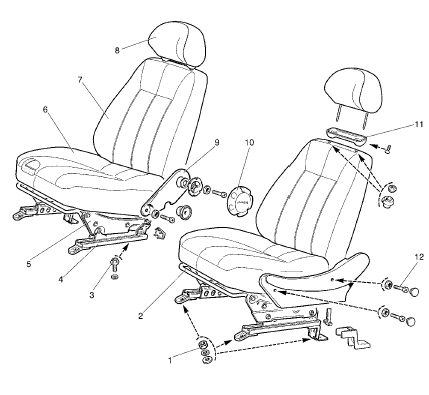

Рис. 8-21. Установка передних сидений:
Рис. 8-21. Установка передних сидений:

1 – гайка;
2 – рычаг механизма перемещения сиденья;
3 – болт;
4 – салазки;
5 – каркас переднего сиденья;
6 – подушка;
7 – спинка сиденья;
8 – подголовник;
9 – облицовка;
10 – ручка;
11 – облицовка подголовника;
12 – винт.

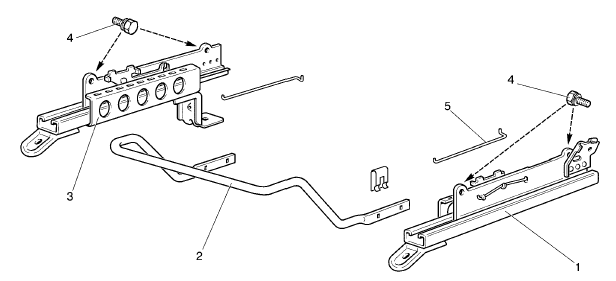

Рис. 8-22. Салазки передних сидений:
Рис. 8-22. Салазки передних сидений:

1 – наружные салазки;
2 – рычаг механизма перемещения сиденья;
3 – внутренние салазки;
4 – болт;
5 – пружина.
